高速道路MMA防滑路面耐候性（耐高温/耐低温） 抗裂性如何

河南富鑫新材料科技有限公司、苏州坤杰工程材料有限公司

张经理：15560273130

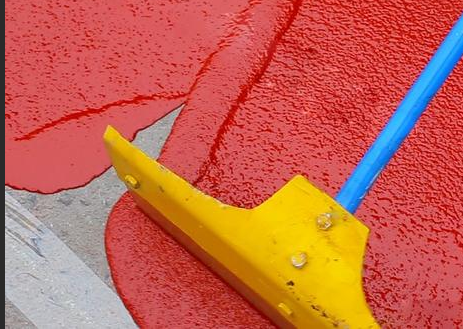

高速道路MMA防滑路面耐候性极强（耐温-40℃至+70℃，抗紫外线/冻融），抗裂性优异（拉伸强度≥5.3MPa，100次冻融无裂），适配高速温差、重载与频繁刹车工况。 --- ### 一、耐候性（耐高温/耐低温） 1.  耐温区间与表现    -  耐高温：+70℃地表暴晒不软化、不发黏、无热胀变形，南方高温环境下长期稳定，2000小时加速老化无黄变/粉化。    -  耐低温：-40℃不脆化，北方严寒与融雪剂环境下不变形，100次冻融循环无裂纹、无分层。    -  抗紫外线：添加UV吸收剂，3000小时加速老化色差ΔE≤3，色彩保持率≥85%，5年无明显褪色。 2.  高速适配要点：昼夜温差大路段可通过弹性缓解应力，融雪剂侵蚀下性能衰减慢，保障长期稳定。 ### 二、抗裂性与核心保障 1.  核心指标与机理    | 指标 | 数值 | 抗裂作用 |    | ---- | ---- | ---- |    | 拉伸强度 | ≥5.3MPa | 吸收基层形变与温度应力，抑制裂纹扩展 |    | 粘结强度 | 沥青基层≥1.5MPa，水泥基层≥3MPa | 与基层同步伸缩，避免脱层引发反射裂缝 |    | 抗折强度 | ≥16MPa | 承受重载与急刹冲击，减少结构性开裂 | 2.  抗裂关键支撑    -  材料韧性：交联树脂基体兼具刚性与柔性，能缓冲温度/荷载应力，抑制裂缝产生。    -  基层适配：与沥青/混凝土基层粘结牢固，缓解基层沉降或收缩带来的应力集中。    -  施工保障：基层修补+界面处理到位，薄涂（2-4mm）不积应力，快速固化（1-2小时）减少早期开裂风险。 ### 三、高速场景表现与优化建议 1.  实际验证：日均2万辆以上高速路段5年无明显开裂，厚度损失≤0.5mm，抗滑BPN≥70。 2.  选型与施工优化    -  材料：优先选聚合物改性MMA，配陶瓷/玄武岩骨料，增强抗裂与耐磨。    -  施工：基层裂缝灌缝+界面剂，避开-5℃以下与雨天施工，防止早期粘结不良。    -  养护：1-2年清洁，2-3年喷保护剂，延长抗裂与耐候周期。
